振蕩波局放試驗及定位技術是一種有效的電纜局放現場測量手段，
通過對被試電纜施加近似于工頻的衰減振蕩波電壓激發出電纜絕緣缺陷處的局部放電信號，
對其進行有效檢測并進行定位，以判斷電纜絕緣的好壞。
該技術具有如下優點：
1、整個試驗過程電纜試品中無靜態電場存在，對交聯聚乙烯電纜無空間電荷累計效應，對絕緣無損傷。
2、振蕩波局放試驗施加的電壓較低，不會對電纜的絕緣造成損傷，屬于非破壞性試驗。
3、能夠檢測到電纜內部微小的局部放電缺陷，靈敏度較高。
4、在檢測到局部放電缺陷的同時，還能夠準確地定位缺陷位置，為電纜的檢修提供了便利。

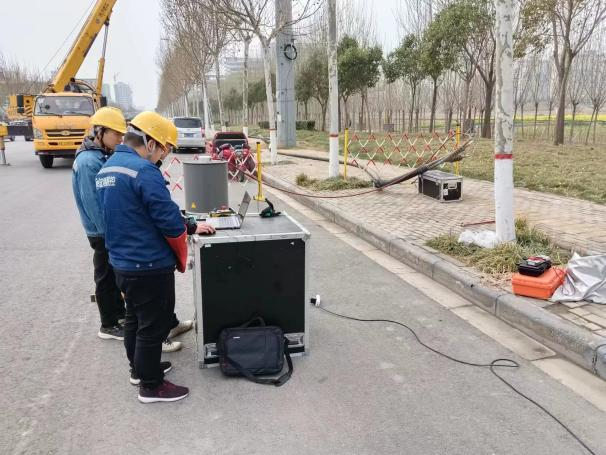

宏博電纜振蕩波試驗現場-1
在DL/T555《氣體絕緣金屬封閉開關設備現場耐壓及絕緣試驗導則》中推薦的GIS
（氣體絕緣金屬封閉式組合電器 Gas Insulated Switchgear）局部放電現場測試方法中，除電荷法外，
其他方法（UHF法、振動法、聲測法）均采用的是間接測量手段（通過在GIS內部或外部安裝傳感器獲取信號），
但是電荷法在現場的實施難度很大，因此目前現場多采用間接法測局放。

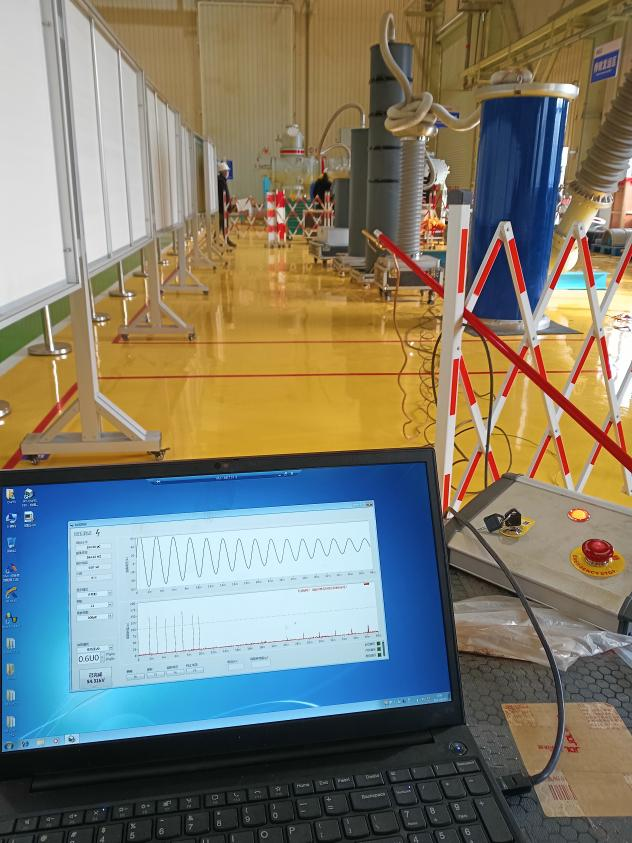

宏博電纜振蕩波試驗現場-2
1、首先從電纜和組合電器（GIS）的等效電路上分析可行性：
（1）電纜
主要由導體、絕緣層和屏蔽層組成，其電容主要是由絕緣層形成的同軸圓柱電容器結構產生，即導體與屏蔽層之間的電容，
絕緣層的介電常數、厚度和電纜長度等是影響電容的關鍵因素。在實際應用中，電纜一般是沿著一定的路徑鋪設，
其電容特性在整個線路上具有一定的一致性，且在結構上存在對稱性和連續性，電容沿電纜長度方向呈均勻分布，
因此可以將電纜等效為多個均勻分布的小電容串聯和并聯組成的電路模型。
這種均勻分布特性使得電纜的電容計算和分析相對較為簡單，同樣使得行波在電纜中傳播時會呈現出特定的傳播和反射特性。
當電纜絕緣出現局部缺陷時，會導致局部區域的電容特性發生變化，進而影響行波的傳播和反射。
而振蕩波技術能用于電纜局部放電檢測主要是基于其電容特性，使得其在與試驗設備連接后，能夠與設備中的電感元件形成LC振蕩回路。
當對電纜施加一定的電壓激勵時，就會在這個回路中產生振蕩電流和電壓，為局部放電的檢測創造了特定的電氣環境。
同時這種振蕩特性有助于增強局部放電信號，使其更容易被檢測到。當局部放電發生時，產生的脈沖信號會以振蕩波的形式在電纜中傳播，
通過分析這些傳播和反射的信號，可以獲取關于局部放電位置、強度等信息。
（2）組合電器（GIS）
從電容特性上分析：GIS是一個大型的組合式電氣設備，由斷路器、隔離開關、接地開關、電流互感器、電壓互感器、避雷器、
母線等多種電氣元件組合在一個封閉的金屬外殼內，并充以六氟化硫（SF6）氣體作為絕緣和滅弧介質；具有復雜的三維空間結構，
且整體尺寸相對較大，內部元件之間的空間布局相對緊湊。其電容特性不僅與各個元件的電容有關，還與元件之間的空間位置關系、
電場分布等因素密切相關；比如互感器繞組間電容、斷路器斷口電容、母線對地電容以及絕緣介質極化產生的電容等；
再如電流互感器的繞組與鐵芯、繞組與外殼之間存在分布電容，斷路器在分閘狀態下斷口之間會形成電容，母線與金屬外殼之間也存在電容。
另外GIS的絕緣介質除SF6氣體外，還包括一些固體絕緣材料，如環氧樹脂等，SF6氣體雖然絕緣性能優良，但它的介電常數會受到壓力、
溫度等因素的影響。此外，GIS內部不同部位的絕緣結構和介質組合不同，導致其電容特性受到多種因素的綜合影響，變化較為復雜。
因此由于GIS內部結構復雜，元件布置分散，電容分布也呈現出離散性。不同位置的元件具有不同的電容值，且相互之間的連接關系復雜。
例如，母線的電容主要集中在母線導體與金屬外殼之間，而互感器、斷路器等元件的電容則集中在其自身的特定部位。
這種離散分布特性增加了GIS電容特性分析和計算的難度，通常需要采用數值計算方法或等效電路模型來進行研究。
理論上可以利用電容特性與局部放電之間的關系，進行局部放電的定位。例如，通過分析局部放電信號在不同電容元件之間的傳播時間和幅值變化，
結合GIS的電容分布模型，能夠大致確定局部放電的位置，為設備的檢修和維護提供指導。
2、從電容量大小上分析可行性：
（1）電容量大小：結構上，GIS是將多種高壓電器元件組合在一個封閉的金屬殼體內，內部元件之間的間距相對較大，且整體結構較為緊湊，
電極面積相對較小。而電纜是一種細長的導體結構，其芯線與外護套之間可視為一個大面積的平行板電容器，電極面積大，
不考慮其他外在條件的情況下，GIS的電容量比電纜的要小。
（2）絕緣介質：GIS一般采用SF6氣體作為絕緣介質，雖然SF6氣體的介電常數較高，但GIS內部元件之間的距離相對較大。
電纜通常采用固體絕緣材料，如聚乙烯、交聯聚乙烯等，這些材料的介電常數也較高，而且電纜的絕緣層相對較薄，
芯線與外護套之間的距離較小。因此在相同的電極面積下，由于電纜電極間距離更小，電容值也更大。
（3）連接方式：GIS各元件之間通過導體連接，連接點相對較少，電容的形成主要集中在元件內部和元件之間的空間。電纜則是連續的長距離結構，
沿線的電容分布較為均勻且連續，整體上積累的電容值較大。此外，電纜在實際應用中通常需要較長的長度來傳輸電能，這也進一步增加了其總電容值。
因此，GIS的電容值相對電纜較小，用常規電纜振蕩波試驗裝置可能沒辦法達到振蕩波條件，導致電場強度不足以激發潛在缺陷處發生局部放電。
220kV電纜振蕩波設備
1、設備難點
（1）輸出電壓：設備應能輸出足夠高的電壓，一般為GIS額定電壓的一定倍數，以有效激發內部可能存在的局部放電，同時電壓穩定性高，
在試驗過程中輸出電壓的波動范圍應控制在較小范圍內，如±5%以內，確保試驗結果的準確性和重復性。
（2）頻率范圍：設備應具備較寬的頻率輸出范圍，通常從幾十赫茲到數兆赫茲，以適應GIS電容值較小的特點，可通過調整頻率找到最佳激發頻率，
使局部放電信號更明顯。
（3）輸出波形：輸出的振蕩波波形應具有良好的對稱性和穩定性，波形失真度小，一般要求總諧波失真率小于5%，以便準確分析局部放電信號的特征。
（4）檢測靈敏度：設備應具有高靈敏度的局放信號捕捉能力，能夠檢測到微小的放電信號，最好是可檢測到的最小放電量不大于10pC，
以確保能及時發現GIS內部早期的絕緣缺陷（國網及南網的采購規范要求：1.1倍的線電壓下，每個間隔的局部放電量≤5pC）。
（5）信號測量精度：對局部放電信號的測量精度要高，包括放電量、放電相位、放電頻率等參數的測量誤差應控制在合理范圍內，
如放電量測量誤差不超過±10%，相位測量誤差不超過±5°。

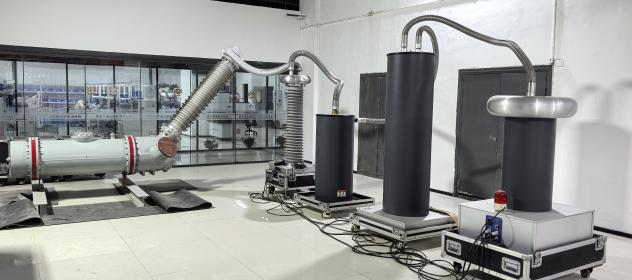

電纜振蕩波裝置用于GIS局放實驗
2、現場難點
（1）激發頻率選擇：GIS電容值小，根據振蕩波原理，需選擇較高頻率的激發信號，才能在較小電容上產生足夠的電場強度以激發局部放電。
但頻率過高可能會導致信號在GIS內部傳播時衰減過快，影響檢測效果，因此要通過試驗確定最佳激發頻率范圍。
（2）電壓幅值設置：由于GIS內部絕緣件種類多，不同絕緣材料的耐受電壓不同，設置電壓幅值時要避免過高電壓對絕緣造成損傷，
同時又要保證足夠的電壓來激發潛在的放電點。所以需根據GIS的額定電壓和絕緣水平，結合相關標準和經驗，逐步調整確定合適的試驗電壓幅值。
（3）傳播路徑分析：GIS內部結構復雜，振蕩波信號在其中傳播時會遇到多種介質和結構，如母線、開關、絕緣子等，信號會發生反射、折射和散射。
需要對GIS內部結構進行詳細建模分析，了解信號在不同部位的傳播規律，以便準確判斷放電點位置。
（4）干擾抑制：GIS現場存在多種電磁干擾源，如外部電力設備的電磁場、開關操作產生的脈沖等，這些干擾會影響振蕩波局放信號的檢測和分析。
要采取有效的屏蔽措施，如使用屏蔽電纜、金屬屏蔽罩等，同時采用數字濾波、小波分析等信號處理技術，抑制干擾信號，提高信噪比。
（5）定位方法選擇：采用常規的時差定位法對于GIS這種結構復雜的設備，需要考慮信號在不同路徑上的傳播速度差異，
通過多次不同路徑的試驗精確測量時間差和建立準確的傳播模型才能提高定位精度，難度較大。可以采用模態分析定位法，
即根據振蕩波在GIS內部傳播的不同模態特性，分析放電信號的模態成分，結合GIS的結構特點，確定放電點所在的區域。
這種方法需要對GIS內部的振蕩波傳播模態有深入的研究和理解，通過大量的試驗和數據分析來建立模態與放電位置的對應關系。
（6）試驗流程：根據GIS的結構和特點，需要設計合理的試驗步驟。例如，對于大型GIS設備，可以采用分區試驗的方法，逐步縮小檢測范圍，
提高定位效率。同時，在試驗過程中要密切觀察和記錄試驗數據，及時發現異常情況并進行分析處理。

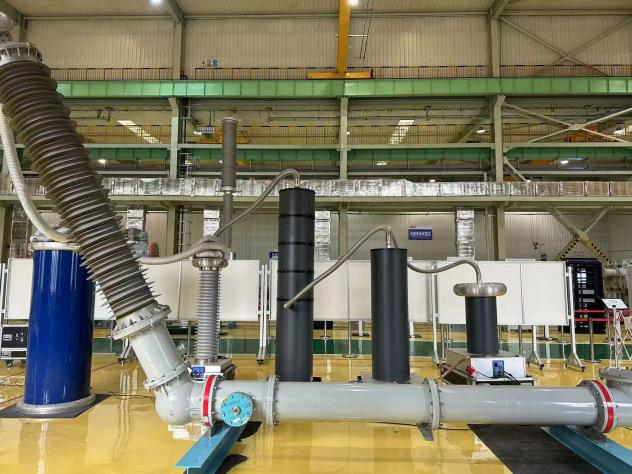

GIS振蕩波局放實物回路
1、對微弱放電信號檢測能力有限：當局部放電處于初始階段或放電強度較弱時，產生的信號易被背景噪聲所掩蓋，導致檢測靈敏度降低，
難以準確識別和定位微弱放電點。
2、易受設備結構和材質影響：GIS設備結構復雜，內部存在多種不同材質的部件，如絕緣子、導體、絕緣氣體等。不同材質對振蕩波信號的傳播速度、
衰減程度以及反射、折射等特性各不相同，這會使信號在傳播過程中發生畸變，影響檢測結果的準確性和定位精度。
例如，絕緣子的存在可能會改變信號的傳播路徑，金屬部件的邊界會引起信號的反射，從而干擾對放電位置的判斷。
3、檢測頻率范圍受限：振蕩波局放技術通常工作在特定的頻率范圍內，一般為幾十千赫茲到幾百千赫茲。
然而，GIS設備內部不同類型的局部放電源在不同頻率下的放電特性有所差異，某些特殊類型的局部放電可能在該技術所使用的頻率范圍之外表現更為明顯。
因此，對于一些在低頻或高頻段具有獨特放電特征的局部放電類型，振蕩波局放技術可能無法完全捕捉到其放電信息，導致檢測遺漏。
